Система управления уплотнением вибропрессов (аналог системы "ВариоТроник")

Одним из методов получения бетонных изделий является его вибро-прессование. Для создания полностью автоматизированного стационарного устройства по изготовлению плит, брусчатки, тротуарной плитки, бордюрных камней, пустотелых блоков, облицовочных материалов и других подобных элементов из бетона требуется предлагаемая нами система. Вибро-уплотнение производится с контролем за частотой и амплитудой колебаний, необходимых для высококачественного процесса уплотнения. По аналогичной методике ВариоТроник работают машины немецкого машиностроительного концерна HESS (Германия), являющегося одним из мировых лидеров в производстве технологических линий для строительной индустрии. Обыкновенные вибраторы не позволяют в динамике менять дебаланс, потому для получения эффекта требуется не два вибратора а четыре.

В качестве приводов могут служить как серводвигатели, так и асинхронные двигатели со встроенным энкодером. Это дает возможность за короткое время изменять угол поворота дебалансов вибратора, что позволяет при очень кратком времени вибрации достигать оптимальное качество продукции.
Рассмотрим принцип работы данной системы подробнее...

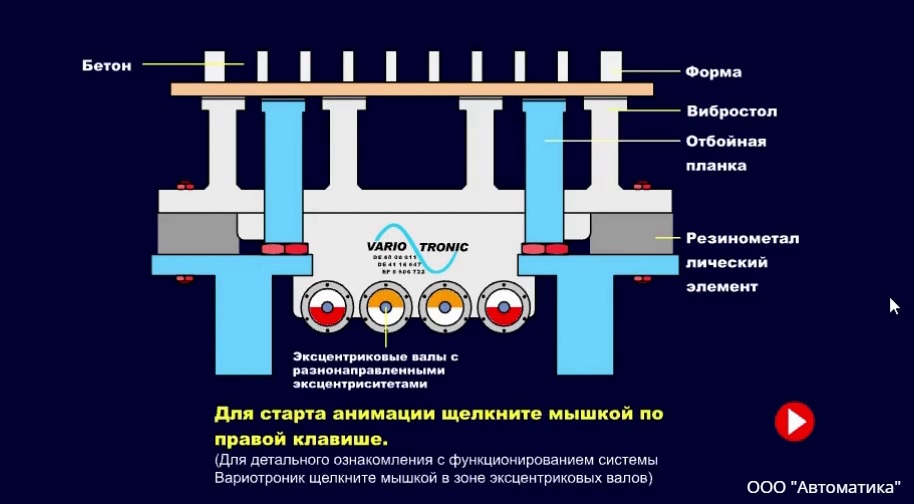

Два двигателя образуют внутреннюю группу («электронный вал №2»), вращение у которых направлено в разные стороны и сфазировано таким образом, чтобы горизонтальные колебания двух двигателей компенсировали друг друга. Аналогично работают 2 крайних двигателя, образующих внешнюю группу(«электронный вал №1»). В зависимости от фазы между внешней и внутренней группой происходит регулирование амплитуды вертикальных колебаний. Частота регулируется частотными преобразователями.

Для решения данной задачи используется 4 преобразователя Delta Electronics серии VFD-C2000, оснащенных платой PG (плата подключения энкодера и реализации контура позиционирования). Основу системы управления составляет программируемый контроллер Delta Electronics DPV-SV2 со встроенными высокоскоростными входами и выходами для 4 групп.

Отображение процесса пресования и настройка осуществляется с помощью сенсорной панели оператора DOP-B производства Delta Electronics (Тайвань).
