Сенсорные панели оператора DOP-B

Производитель:

Сенсорные панели оператора с высококачественным изображением.

Продуктовая линейка панелей DOP-B:

4,3" (16:10) 480x272	5.6" (4:3) 320x234	8" (4:3) 800х600	10.1" (16:10) 1024x600	10.4" (4:3) 800х600


7” (16:10) 800х480	7" (16:10) 800х480	7" (16:10) 800х480	7" (4:3) 800х600

Сенсорные панели оператора с высококачественным изображением.

Продуктовая линейка панелей DOP-B:

4,3" (16:10) 480x272	5.6" (4:3) 320x234	8" (4:3) 800х600	10.1" (16:10) 1024x600	10.4" (4:3) 800х600


7” (16:10) 800х480	7" (16:10) 800х480	7" (16:10) 800х480	7" (4:3) 800х600

Характеристики

Стильный, современный обтекаемый дизайн
Насыщенный красочный сенсорный ЖК-экран TFT LCD 65536 цветов
Порт USB Client для быстрой загрузки программы
Байпас-функция позволяет панели DOP-B быть коммуникационным шлюзом между компьютером и ПЛК, загружать программу и осуществлять отладку через USB.
Гибкий интерфейс хранения данных. Поддержка SD-карт памяти (вкл. SDHC)
SD и USB флеш карты позволяют копировать и переносить программу панели, данные буферов архива и тревог, могут расширить память данных панели для хранения архива и рецептов. Прикладная программа для ПЛК и G-коды для DVP-PM могут быть записаны на SD/USB карту, и затем загружены в ПЛК через панель оператора, что очень удобно, потому что не требует подключения к компьютеру.

Порт USB Hab позволяет подключить к панели различную периферию (USB-флэшки, принтера, мыши и клавиатуры). Может быть подключено до 5 USB устройств одновременно.

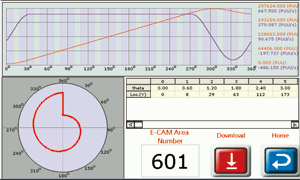

В серии 7-ми дюймовых панелей DOP-B имеются модификации* с интегрированной функцией задания E-Cam, способные без участия компьютера создавать кривые для электронного кулачка.
- напрямую работают с сервоприводами серии ASD-A2
- поддерживают макрофункцию создания кривых для E-CAM
- поддерживает ручное создание кубических кривых
Разнообразие коммуникационных интерфейсов, поддержка Ethernet
Все модели DOP-B поддерживают последовательные интерфейсы передачи данных RS-232/485/422 и более 20 драйверов различных контроллеров. С помощью интерфейса Ethernet**, которым оснащены последние модели DOP-B, одна панель может одновременно работать в 4-х сетях, с легкостью соединяя различные устройства промышленной автоматизации в единую сеть.
Звуковое оповещение: модификации с аудио-выходом (проигрывание файлов mp3, wav) **
При возникновении ошибочных и аварийных ситуаций пользователь может быть оповещен с помощью речевых сообщений в реальном времени. Аварийной ситуация передается соответствующим битом и записывается в регистр, значение которого воспроизводит определенный звуковой файл.

* модели с маркировкой "PS"
** только в моделях с маркировкой "Е"

Применение

Лучшее решение для сетевой диспетчеризации
Используя Ethernet, можно легко реализовать сеть типа N:N с несколькими ведущими станциями.
Устройства не имеющие Ethernet порта (сервоприводы, частотные преобразователи, регуляторы температуры, и др.) можно подключить через конвертер IFD9506, и, тем самым, создать сеть, охватывающую все продукты промышленной автоматизации Delta.

систем управления

Статьи о применении панелей оператора DOP-B:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DOP-B03E211 TFT LCD 4.3” (16:10), 480х272, 128M Flash, 64 SDRAM, COM1/COM2 (RS-232/422/485), RTC, Ethernet	205 $
DOP-B03S211 TFT LCD 4.3” (16:10), 480х272, 128M Flash, 64 SDRAM, COM1/COM2 (RS-232/422/485), RTC	290 $
DOP-B05S100 TFT LCD 5.6" (4:3), 320x234, 32bit CPU, 4M Flash ROM, USB/COM1/COM2/COM3, RTC	463 $
DOP-B05S101 TFT LCD 5.6" (4:3), 320x234, 32bit CPU, 6M Flash ROM, USB/COM1/COM2/COM3, RTC	476 $
DOP-B05S111 TFT LCD 5.6" (4:3), 320x234, 32bit CPU, 128M Flash ROM, 64 Mb SDRAM, USB/COM1/COM2/COM3, RTC	476 $
DOP-B07E415 TFT дисплей 7" (16:10), 800х480, 128M Flash, встр. Ethernet, слот для SD карты, стерео аудио-выход, RTC	750 $
DOP-B07E515 TFT дисплей 7" (4:3), 800х600, 128M Flash, встр. Ethernet, слот для SD карты, стерео аудио-выход, RTC	750 $
DOP-B07PS415 TFT дисплей 7" (16:10), 800х480, 128M Flash, слот для SD карты, загрузка координат электронного кулачка для ASDA-A2, RTC	650 $
DOP-B07PS515 TFT дисплей 7" (4:3), 800х600, 128M Flash, слот для SD карты, загрузка координат электронного кулачка для ASDA-A2, RTC	650 $
DOP-B07S401K TFT LCD 7” (16:10), 800х480, 128M Flash , без слота под SD-карту, 8 функц. кнопок (выпуклые резиновые, как в B07S201), RTC	520 $
DOP-B07S411K TFT дисплей 7" (16:10), 800х480, 128M Flash, без слота для SD карт, 8 функциональных сенсорных кнопок, RTC	520 $
DOP-B07S411 Широкоформатный (16:10) TFT дисплей 7" с высоким разрешением (800х480 пикс.), 65536 цветов, LED подстветка, 128M Flash, без слота под SD-карту, аудио-выход, RTC	305 $
DOP-B07S415 TFT дисплей 7" (16:10), 800х480, 128M Flash, слот для SD карты, RTC	570 $
DOP-B07S515 TFT дисплей 7" (4:3), 800х600, 128M Flash, слот для SD карты, RTC	349 $
DOP-B08E515 TFT дисплей 8" (4:3), 800х600, 128M Flash, встр. Ethernet, слот для SD карты, стерео аудио-выход, RTC	950 $
DOP-B08S515 TFT дисплей 8" (4:3), 800х600, 128M Flash, слот для SD карты, RTC	750 $
DOP-B10S511 TFT LCD 10.4" (4:3), 800х600, 128M Flash, 32bit CPU 400 MHz, RTC	1020 $
DOP-B10E615 TFT дисплей 10.1" (16:10), 1024x600, 400MHz CPU, 128MB Flash, слот для SD карта, встр. Ethernet, стерео аудио-выход, RTC	1450 $
DOP-B10S615 TFT дисплей 10.1" (16:10), 1024x600, 400MHz CPU, 128MB Flash, слот для SD карта, RTC	1020 $

Документация и софт
