Коммуникационные модули RTU

Производитель: Delta Electronics

Для организации станций удаленного ввода-вывода (децентрализованная периферия) используются модули RTU, которые поддерживают несколько интерфейсов: Ethernet, DeviceNet, ProfiBus, ModBus, в которых они участвуют как Slave ведомые. Со стороны контроллера используются интерфейсные модули, которые выполняют роль мастера и ведут обмен данными со станциями распределенной периферии. Это позволяет сократить кабельные трассы, а также за счет конвертируемости интерфейсов реализовывать и беспроводные решения. Станции набираются стандартными модулями ввода-вывода для контроллеров SLIM формата (S-серия).

Для организации станций удаленного ввода-вывода (децентрализованная периферия) используются модули RTU, которые поддерживают несколько интерфейсов: Ethernet, DeviceNet, ProfiBus, ModBus, в которых они участвуют как Slave ведомые. Со стороны контроллера используются интерфейсные модули, которые выполняют роль мастера и ведут обмен данными со станциями распределенной периферии. Это позволяет сократить кабельные трассы, а также за счет конвертируемости интерфейсов реализовывать и беспроводные решения. Станции набираются стандартными модулями ввода-вывода для контроллеров SLIM формата (S-серия).

Характеристики

RTU-EN01
RTU-EN01 L

Станция удаленного ввода/вывода сети Ethernet

  • Подержка MODBUS TCP Slave. Может одновременно опрашиваться через сеть Ethernet до 16 ведущими устройствами (ПЛК, панели оператора, SCADA)
  • Подключение модулей серии DVP-S: до 8 модулей аналогового ввода/вывода, до 16 модулей дискретного ввода/вывода (до 256 каналов)
  • Работа в качестве шлюза Modbus RTU/ASCII (RS485) в Modbus TCP (Ethernet). К порту RS-485 можно подключить до 32 ведомых модулей MODBUS
  • Имеет встроенные базовые инструкции ПЛК: таймеры, счетчики, часы реального времени, логические функции IF-THEN
  • Возможность мониторинга состояния
  • Позволяет осуществлять настройки и мониторинг через веб-браузер
  • Виртуальный COM-порт


RTU-PD01
RTU-PD01 L

Станция удаленного ввода/вывода сети Profibus DP

  • Поддержка протокола PROFIBUS DP
  • Автоопределение скорости передачи, максимальная скорость – 12 Мбит/с
  • Поддержка технологии GSD-файлов для идентификации и циклической передачи данных
  • Подключение до 8 модулей аналогового ввода/вывода серии DVP-S
  • Подключение модулей дискретного ввода/вывода серии DVP-S (до 256 каналов)
  • К порту RS-485 можно подключить до 16 ведомых устройств MODBUS


RTU-DNET
RTU-DNET L

Станция удаленного ввода/вывода сети DeviceNet

  • Поддержка протокола DeviceNet
  • Поддержка технологии EDS-файлов для идентификации и циклической передачи данных
  • Подключение до 8 модулей аналогового ввода/вывода серии DVP-S
  • Подключение модулей дискретного ввода/вывода серии DVP-S (до 256 каналов)
  • К порту RS-485 можно подключить до 8 ведомых модулей MODBUS
  • Максимальная скорость передачи данных: 500кб/сек



RTU-485
RTU-485 L

Станция удаленного ввода/вывода по RS-485

  • Поддержка протокола MODBUS
  • Подключение до 8 модулей аналогового ввода/вывода серии DVP-S
  • Подключение модулей дискретного ввода/вывода серии DVP-S (до 256 каналов)
  • Макс. скорость передачи данных – 115,2 кбит/с

Применение

Коммуникационные модули для реализации удаленной связи базовых станций по коммуникационным интерфейсам Ethernet, Profibus, DeviceNet, Modbus.


Сеть Ethernet

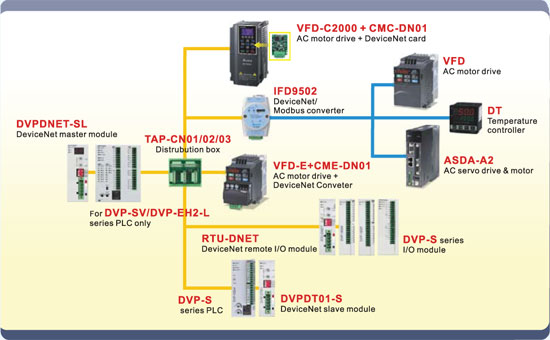

Сеть DeviceNet


Удаленный мониторинг ввода/вывода

Статьи о применении станций удаленного ввода RTU:

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель Цена (за единицу)
RTU-485  Станция удаленного ввода/вывода RS-485 107 $
RTU-DNET  Станция удаленного ввода/вывода сети DeviceNet 277 $
RTU-EN01  Модуль для удаленного сбора данных (дискретных и аналоговых сигналов) и передачи в Ethernet 326 $
RTU-PD01  Станция удаленного ввода/вывода сети Profibus DP 492 $
