Программируемый контроллер DVP-MC

Категория: Программируемые логические контроллеры

Производитель:

Для решения задач управления многодвигательными агрегатами и линиями был разработан Сетевой контроллер движения по протоколу CANOpen. CANOpen поддерживается сервоприводами серии ASDA-A2 и частотными преобразователями VFD-C2000, что позволяет реализовывать высокоинтегрированные решения с характеристиками систем реального времени.

Характеристики

DVP-10MC

Контроллер движения + ПЛК в одном корпусе.

Управляет приводами по протоколу CANOpen.

Основные характеристики:

Встроенные быстродействующие входы/выходы: 12 (8DI/4DO)
Память: лестничная диаграмма - 16К шагов, память позиций перемещений - 1Мб
Функция E-CAM (“электронный кулачок”, до 16 кривых, макс. 2048 точек) и электронный редуктор
Идеально подходит для вращающихся устройств или устройств типа «летающие ножницы»
Функции контроллера движения:
- Поддержка интерполированного движения по 3-м осям + одна вспомогательная ось (позиционирование)
- Инструкции позиционирования по отдельным осям (до 4-х)
- Функция "электронной передачи" между осями
- Управление 4 приводами с частотой синхронизации 2мс
  и 8 приводами с частотой синхронизации 4мс
- Готовые инструкции для барабанной резки и летучих ножниц
Поддержка функций G-код при вводе данных
Поддержка G-кодов (6000 строк) и их динамическая загрузка (Modbus 0x7A)
Адаптирован для многокоординатного движения
Работа с абсолютными и относительными перемещениями
Поддержка виртуальных приводов
Управление скоростью
Логические и математические инструкции
Встроенные Ethernet, CANopen, RS-485
Гибкость применения в промышленных сетях (поддерживает DeviceNet Master/Slave, CANopen Master/Slave, PROFIBUS-DP Slave и многие другие модули)
Встроееный интерфейс энкодера типа LD, с питанием 5 или 24 VDC, до 250кГц
Поддержка высокоскоростного обмена и синхронизации (30 мкс)
Скорость передачи данных 1Mб/с
Повышает точность управления движением
Поддержка право- и левосторонних модулей расширения
Упрощает расширение конфигурации системы до 480 точек входов/выходов и использование DeviceNet, PROFIBUS

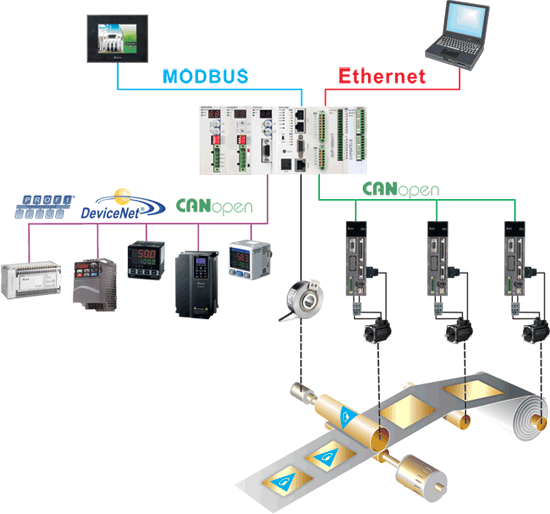

Применение

Области успешного применения:

Пищевое оборудование, упаковочные машины
"Летающие ножницы" и барабанные ножи
Складские комплексы
Намоточные машины
Различные манипуляторы

Статьи о применении сетевого контроллера движения DVP-MC:

Применение DVP-MC в САУ линии цинкования

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DVP10MC11T Контроллер управления движением по шине CAN, 16 осей, 8DI/4DO, Ethernet, RS232, RS485, инкрем. энкодер	984$
DVP15MC11T Контроллер управления движением по шине CAN, 24 оси, 16DI/8DO, 2 x Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. энкодера	1035$
DVP15MC11T-06 Контроллер управления движением по шине CAN, 6 осей, 16DI/8DO, 2 x Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. энкодера	675$
DVP50MC11T Контроллер управления движением по шине EtherCAT, 24 оси, 16DI/8DO, Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. энкодера	1554$
DVP50MC11T-06 Контроллер управления движением по шине EtherCAT, 6 осей, 16DI/8DO, Ethernet, CANopen DS301, RS232, RS485, SD, PLCopen, SSI, 2 x инкрем. энкодера	765$
