Сервосистемы VEICHI (Сервоусилители SD700, Серводвигатели V7E)

Сервоприводы Optimus drive SD700 от завода-производителя Veichi - это усовершенствованные сервоприводы с возможностью выбора коммуникационного интерфейса CANOpen, EtherCAT, PROFINET, а также со стандартным импульсным способом управления.

Эта серия охватывает широкий спектр номинальных мощностей двигателей: 100 Вт ~ 7,5 кВт, питание в зависимости от мощности от 220В до 400В.

Сервоприводы Optimus drive SD700 от завода-производителя Veichi - это усовершенствованные сервоприводы с возможностью выбора коммуникационного интерфейса CANOpen, EtherCAT, PROFINET, а также со стандартным импульсным способом управления.

Эта серия охватывает широкий спектр номинальных мощностей двигателей: 100 Вт ~ 7,5 кВт, питание в зависимости от мощности от 220В до 400В.

Характеристики

Полоса пропускания контура скорости 3 кГц

• Уникальный алгоритм управления током позволяет улучшить полосу пропускания контура скорости, что значительно сокращает время реакции и повышает эффективность производства.

23-битный абсолютный энкодер

• Используется надежный промышленный 23-битный абсолютный энкодер с 8 388 608 имп/об и скоростью связи до 2.5 Mpps.
  Это позволяет обеспечить более точное позиционирование, большую стабильность вращения на низкой скорости и определять позицию при пропадании питания.

Поддержка режима полноcтью замкнутого контура

• Режим полностью замкнутого контура с поддержкой второго внешнего энкодера или линейки позволяет компенсацироввать люфты в механических передачах и увеличить фактическую точность позиционирования

Функция подавления низкочастотных вибраций

• Фильтр подавления вибраций может настраиваться вручную или автоматически с помощью программного обеспечения.
  Он используется для пропуска частоты собственных колебаний, снижения колебаний при остановке и эффективно подавляет вибрации на частотах 0 ~ 100 Гц

Автонастраиваемый режекторный фильтр

• Нет необходимости измерять и анализировать весь спектр частот колебаний. Для быстрого поиска и автоматической установки режеторного фильтра используется только один параметр. Фильтр
  отличается простотой использования и коротким временем настройки не более 70 мс. Это позволяет значительно уменьшить шум и вибрацию из-за резонанса механических частей оборудования и добиться более высокого быстродействия.

Надежный контроль

• Применяется новейший алгоритм теории управления для работы с увеличенным до 30 раз моментом инерции (даже если нагрузка изменяется во время работы). Это обеспечивает стабильную работу без настройки параметров, поэтому привод уже готов к работе сразу после монтажа.

Контроль скорости

• Позволяет эффективно устранить шумы в обратной связи от энкодера с низким разрешением и улучшить полосу пропускания контура скорости.

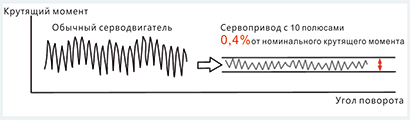

Низкая пульсация крутящего момента двигателя и стабильность работы на низких скоростях

• Используются 10 полюсов ротора и 12 пазов статора. Уникальная конструкция магнитной цепи эффективно подавляет щелевой эффект и значительно уменьшает пульсацию крутящего момента, что обеспечивает постоянную скорость двигателя и стабильную работу на низкой скорости.


Компактность двигателя и высокие динамические характеристики

• Применяется новейший алгоритм теории управления для работы с увеличенным до 30 раз моментом инерции (даже если нагрузка изменяется во время работы). Это обеспечивает стабильную работу
  без настройки параметров, поэтому привод уже готов к работе сразу после монтажа.


РАСШИФРОВКА ОБОЗНАЧЕНИЯ МОДЕЛЕЙ СЕРВОПРИВОДОВ

•



Применение

Основные области применения:

• Фасовочное и разливочное оборудование, загрузочные агрегаты, металлообрабатывающие станки, электроэрозионные станки, полиграфическое оборудование, вязальные машины, летучие и барабанные ножницы, упаковочное оборудование, текстильное оборудование, аттракционы, и т.д.

Статьи о применении сервоприводов VEICHI:

Модели и Цены



Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
SD700-1R8A-PA Блок управления 0,2кВт 220В, ток привода 1,8А, Энкодер 17/23-бит	349$
SD700-3R3A-PA Блок управления 0,75кВт 220В, ток привода 3,3А, Энкодер 17/23-бит	365$
SD700-5R5A-PA Блок управления 1кВт 220В, ток привода 5,5А, Энкодер 17/23-бит	393$
SD700-7R6A-PA Блок управления 1,5кВт 220В, ток привода 7,6А, Энкодер 17/23-бит	462$
SD700-3R8D-PA Блок управления 1кВт 380В, ток привода 3,8А, Энкодер 17/23-бит	462$
SD700-6R0D-PA Блок управления 2,6кВт 380В, ток привода 6А, Энкодер 17/23-бит	555$
SD700-8R4D-PA Блок управления 3,8кВт 380В, ток привода 8,4А, Энкодер 17/23-бит	764$
SD700-110D-PA Блок управления 4,4кВт 380В, ток привода 11А, Энкодер 17/23-бит	902$
SD700-170D-PA Блок управления 5,5кВт 380В, ток привода 17А, Энкодер 17/23-бит	1104$
SD700-240D-PA Блок управления 7,5кВт 380В, ток привода 24А, Энкодер 17/23-бит	1229$
V7E-L04A-R1030-Q1 Серводвигатель 0,1кВт 220В, момент 0,32нм, обороты: 3000об/мин, энкодер 17-бит	201$
V7E-L04A-R1030-Q2 Серводвигатель 0,1кВт 220В, момент 0,32нм, обороты: 3000об/мин, энкодер 17-бит	344$
V7E-L06A-R2030-Q1 Серводвигатель 0,2кВт 220В, момент 0,64нм, обороты: 3000об/мин, энкодер 17-бит	206$
V7E-L06A-R2030-Q2 Серводвигатель 0,2кВт 220В, момент 0,64нм, обороты: 3000об/мин, энкодер 17-бит	347$
V7E-L06A-R4030-Q1 Серводвигатель 0,4кВт 220В, момент 1,27нм, обороты: 3000об/мин, энкодер 17-бит	211$
V7E-L06A-R4030-Q2 Серводвигатель 0,4кВт 220В, момент 1,27нм, обороты: 3000об/мин, энкодер 17-бит	354$
V7E-L08A-R7530-Q1 Серводвигатель 0,75кВт 220В, момент 2,38нм, обороты: 3000об/мин, энкодер 17-бит	223$
V7E-L08A-R7530-Q2 Серводвигатель 0,75кВт 220В, момент 2,38нм, обороты: 3000об/мин, энкодер 17-бит	367$
V7E-L08A-1R030-Q1 Серводвигатель 1кВт 220В, момент 3,18нм, обороты: 3000об/мин, энкодер 17-бит	270$
V7E-L08A-1R030-Q2 Серводвигатель 1кВт 220В, момент 3,18нм, обороты: 3000об/мин, энкодер 17-бит	423$
V7E-M11A-1R530-Q1 Серводвигатель 1,5кВт 220В, момент 4,78нм, обороты: 3000об/мин, энкодер 17-бит	327$
V7E-M11A-1R530-Q2 Серводвигатель 1,5кВт 220В, момент 4,78нм, обороты: 3000об/мин, энкодер 17-бит	512$
V7E-M13D-1R020-Q1 Серводвигатель 1кВт 380В, момент 4,78нм, обороты: 2000об/мин, энкодер 17-бит	327$
V7E-M13D-1R020-Q2 Серводвигатель 1кВт 380В, момент 4,78нм, обороты: 2000об/мин, энкодер 17-бит	515$
V7E-M13D-1R520-Q1 Серводвигатель 1,5кВт 380В, момент 7,16нм, обороты: 2000об/мин, энкодер 17-бит	369$
V7E-M13D-1R520-Q2 Серводвигатель 1,5кВт 380В, момент 7,16нм, обороты: 2000об/мин, энкодер 17-бит	557$
V7E-M13D-2R020-Q1 Серводвигатель 2кВт 380В, момент 9,55нм, обороты: 2000об/мин, энкодер 17-бит	412$
V7E-M13D-2R020-Q2 Серводвигатель 2кВт 380В, момент 9,55нм, обороты: 2000об/мин, энкодер 17-бит	596$
V7E-M13D-3R020-Q1 Серводвигатель 3кВт 380В, момент 14,33нм, обороты: 2000об/мин, энкодер 17-бит	571$
V7E-M13D-3R020-Q2 Серводвигатель 3кВт 380В, момент 14,33нм, обороты: 2000об/мин, энкодер 17-бит	829$
V7E-M18D-2R915-R1 Серводвигатель 2,9кВт 380В, момент 18,46нм, обороты: 1500об/мин, энкодер 17-бит	842$
V7E-M18D-2R915-R2 Серводвигатель 2,9кВт 380В, момент 18,46нм, обороты: 1500об/мин, энкодер 17-бит	1281$
V7E-M18D-4R415-R1 Серводвигатель 4,4кВт 380В, момент 28,01нм, обороты: 1500об/мин, энкодер 17-бит, абсолютный	948$
V7E-M18D-4R415-R2 Серводвигатель 4,4кВт 380В, момент 28,01нм, обороты: 1500об/мин, энкодер 17-бит, абсолютный	1364$
V7E-M18D-5R515-R1 Серводвигатель 5,5кВт 380В, момент 35,02нм, обороты: 1500об/мин, энкодер 17-бит, абсолютный	1110$
V7E-M18D-5R515-R2 Серводвигатель 5,5кВт 380В, момент 35,02нм, обороты: 1500об/мин, энкодер 17-бит, абсолютный	1715$
V7E-M18D-7R515-R1 Серводвигатель 7,5кВт 380В, момент 47,75нм, обороты: 1500об/мин, энкодер 17-бит, абсолютный	1323$
V7E-M18D-7R515-R2 Серводвигатель 7,5кВт 380В, момент 47,75нм, обороты: 1500об/мин, энкодер 17-бит, абсолютный	1928$

Документация и софт

Документация и софт:

• Руководство пользователя на сервопривод серии SD700
