Категория: Сервоприводы
Производитель: Delta Electronics

Модуль DMCNET является устройством управления в режиме реального времени сетью из 12 сервоприводов - четыре группы сервоприводов с 3-х координатной интерполяцией каждая. Скорость обмена 1мс, опрос одновременно 768 входов. Благодаря DMCNET в одной системе могут быть объединены различные устройства, например, сервомоторы, линейные двигатели, устройства с дискретными и аналоговыми входами/выходами, шаговые моторы и ручные задающие устройства импульсных команд.

Реализована высокопроизводительная функция контроля – имеется два типа проверок CRC кодов по двум различным каналам, что уменьшает частоту ошибок связи.

Простота электрических соединений и монтажа снижает конечную стоимость системы, а высокая помехоустойчивость модуля повышает стабильность работы всей системы. К тому же, встроенный PROFIBUS интерфейс обеспечивает возможность оперативного контроля работоспособности подключённых устройств.

Быстрое и точное управление даёт возможность обеспечивать такие характеристики как скорость позиционирования 3 м/сек, ускорение до 5g, и разрешение до 0.001 мм.

Модуль DMCNET является устройством управления в режиме реального времени сетью из 12 сервоприводов - четыре группы сервоприводов с 3-х координатной интерполяцией каждая. Скорость обмена 1мс, опрос одновременно 768 входов. Благодаря DMCNET в одной системе могут быть объединены различные устройства, например, сервомоторы, линейные двигатели, устройства с дискретными и аналоговыми входами/выходами, шаговые моторы и ручные задающие устройства импульсных команд.

Реализована высокопроизводительная функция контроля – имеется два типа проверок CRC кодов по двум различным каналам, что уменьшает частоту ошибок связи.

Простота электрических соединений и монтажа снижает конечную стоимость системы, а высокая помехоустойчивость модуля повышает стабильность работы всей системы. К тому же, встроенный PROFIBUS интерфейс обеспечивает возможность оперативного контроля работоспособности подключённых устройств.

Быстрое и точное управление даёт возможность обеспечивать такие характеристики как скорость позиционирования 3 м/сек, ускорение до 5g, и разрешение до 0.001 мм.

Характеристики

Простая структура механической части
Использование 64-разрядных вычислений с плавающей запятой и энкодера с разрешением 1280000 импульсов /оборот даёт возможность обеспечить высокую точность работы. Имеется 35 внутренних режимов работы, поддерживаются команды абсолютного и относительного позиционирования. Встроенные функции внутреннего позиционирования, управления скоростью и моментом оказываются востребованными в различном оборудовании, причём их переключение не требует перезапуска системы.

dmc01

Модели представлены следующими комплектующими:

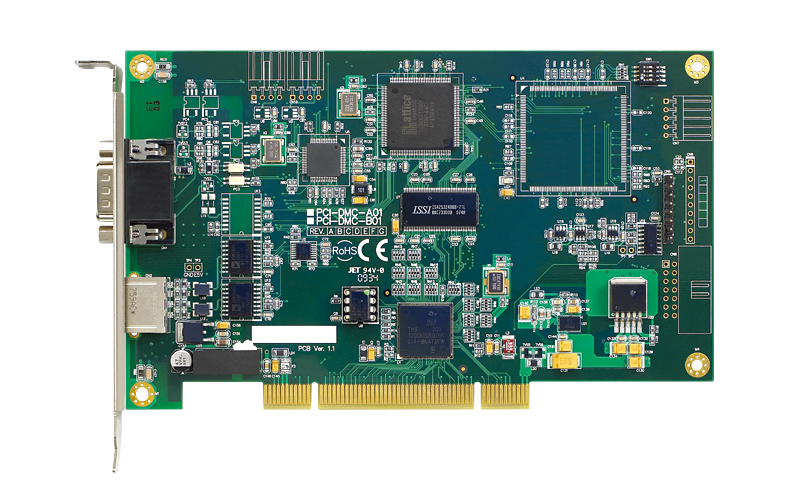

PCI-DMC-A01
  • Поддержка Delta ASDA-A2-F серии сервоприводов
  • 35 видов homing modes
  • T-curve / S-curve профили скорости
  • Линейная, круговая и непрерывная интерполяция
  • Поддержка разработки в VB, VC, BCB, DELPHI, C#, VB.NET
  • PCI Specifications Ver.2.2, поддержка 32-bit, 3.2V/5VDC operation
  • Собрана в соответствии с нормами шума
  • Температуры рабочая: 0oC~50oC; Температура хранения: -20oC~70oC; Влажность: 5~95% (без образования конденсата)

DMC-NET L

Station Extension Modules

ASD-DMC-GA GE

Remote Extension Modules

ASD-DMC-RM32NT L

Pulse Output Module

ASD-DMC-RM04PI L

Применение

Новый модуль Дельта DMCNET предназначен для управления позиционированием по коммуникационному интерфейсу, имеет широкую номенклатуру модулей расширения. Команды передаются без задержки. Что обеспечивает хорошую синхронизацию и стабильность системы.

Высокая совместимость

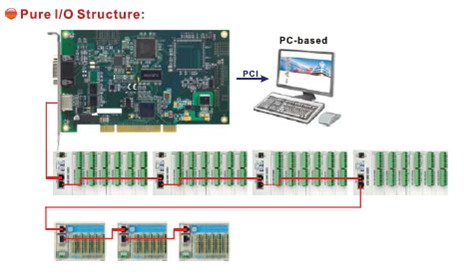

  • В сеть DMCNET легко может быть подключено большое количество устройств: сервоприводы, удаленные модули ввода/вывода дискретных и аналоговых сигналов, шаговые двигатели, direct drive моторы (DD motors), линейные двигатели.
  • Пропускная частота до 20Mbps. Максимальная длина сети 30m (98.4ft.)

dmc02 dmc03

Синхронное управление

  • Трехосевые линейные интерполяции, 2-х осевые дуговые интерполяции, 3-х осевые винтовые интерполяции.

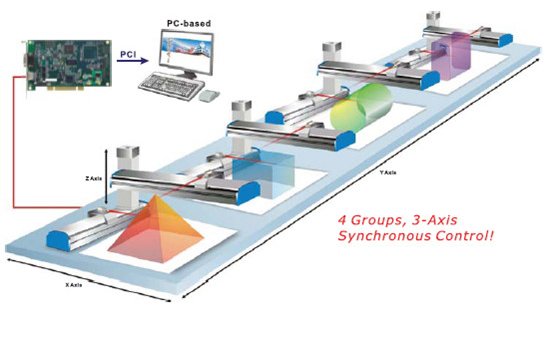

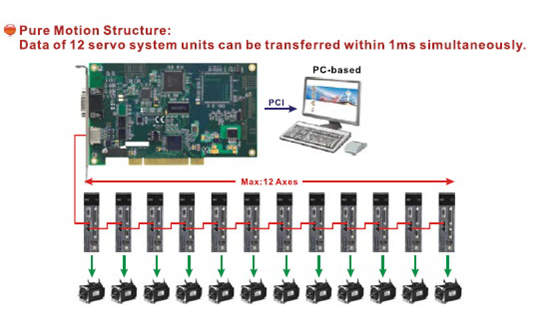

  • DMCNET позволяет обновлять данные каждую миллисекунду и поддерживает одновременное управление до 12 сервоприводов отдельно, или 4-х групп сервоприводов с 3-х осевой интерполяции. DMCNET поддерживает 768 цифровых входов/выходов со скоростью обновления 1ms.

dmc04

Функция резервирования сети

  • Тайм-слот для синхронного управления. Master-Slave функция не требует так называемого рукопожатия, так что система может избежать неэффективной коммуникации и обеспечить стабильность передачи данных при возникновении помех.
  • High-end с функцией резервирования сети. Существует два вида проверки чек-сумм CRC, что позволяет избежать ошибок коммуникации.

dmc05

  • Capture & Compare - стандартная функция Захват и Определение положения.

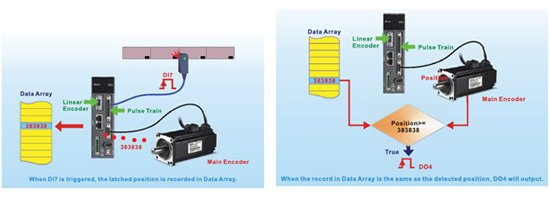

  • С помощью ASDA-A2, функция Capture and Compare может быть применена для захвата и определения целевой точки (reference position). Для решения используется DI7 high speed digital input в сервоприводе ASDA-A2. На обработку уйдет 0.5 μs. Только этот DI предназначен для использования функции Capture & Compare.

dmc06

Высокоскоростные модули расширения разработаны для обработки в реальном времени сигналов ввода/вывода в рамках сети DMCNET.

rm01

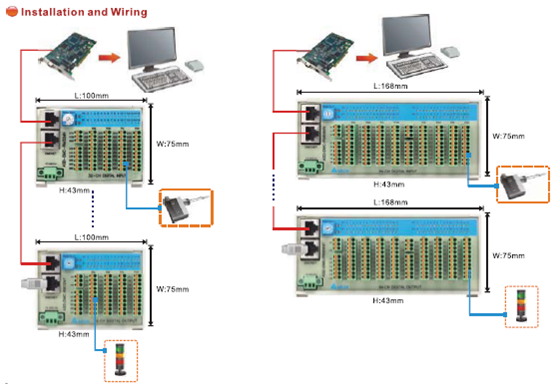

Модуль вывода управляющих импульсных сигналов (pulse train) предназначен для управления например шаговыми двигателями или иными устройствами, совместимость которых в рамках сети DMCNET не реализована в чистом виде.

rm01
