Температурный контроллер DT3

Регулятор температуры Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.

Регулятор температуры Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.

Характеристики

• Удаленное управление
  Установка уставки для DT3 при помощи аналогового сигнала от основного контроллера





• Различные режимы управления
  • Автонастройка
  • Нечеткая логика
  • ПИД с автонастройкой
  • Вкл/Выкл
  • Ручное





• Возможности расширения
  Модульная конструкция функциональных устройств позволяет устанавливать/заменять необходимые модули в зависимости от требований задач управления





• Большой трехцветный ЖК-дисплей





• Обнаружение обрыва цепи нагревателя
  Измерение токов до 100 A

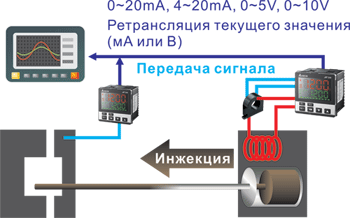

• Ретранслирующий выход





• Определяемые пользователем функциональные клавиши
  • Выбор режима управления
  • Удаленный/локальный режим
  • Режим запуска/останова
  • Автонастройка





• Управление «точка-точка»
  Установка целевой величины на несколько приборов





• Встроенные твердотельные реле с долгим сроком службы
  • Сокращение издержек
  • Подходит для применений с часто изменяющимся состоянием выхода
• Два канала управления
  • Два выхода позволяют управлять одновременно нагревом и охлаждением
  • Функция автонастройки позволяет вычислять 2 набора параметров регулятора: для нагрева и для охлаждения





Спецификации:

Напряжение питания	AC 100 ... 240В, 50/60Гц, DC 24В ±10%
Дисплей	LCD. PV: красный; SV: зеленый
Входной сигнал	Термопара: K, J, T, E, N, R, S, B, L, U, TXK
	Платиновое термосопротивление: Pt100, JPt100
	Анологовый: 0 ... 5 В, 0 ... 10 В, 0 ... 20 мА, 4 ... 20 мА, 0 ... 50 мВ
Методы управления	ПИД, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл.
Индикация	целые или с 1 знаком после зяпятой
Частота регистрации	0.1 сек.
Рабочая температура	0 ~ +50℃
Влажность воздуха	35 to 80% RH (без выпадения конденсата)

Доступные на данный момент аналоги серии DTA/DTB и новой серии DT3:

DTA/DTB	DT3	Описание
DTA4848R0	DT320RA	48x48мм, релейный выход, питание 80-260В AC
DTA4848V0	DT320VA	48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4848C0	DT320CA	48x48мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4848R1	DT320RA-0200	48x48мм, релейный выход, питание 80-260В AC; RS-485
DTA4848V1	DT320VA-0200	48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4848C1	DT320CA-0200	48x48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA7272R0	DT330RA	72x72мм, релейный выход, питание 80-260В AC
DTA7272V0	DT330VA	72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA7272C0	DT330CA	72x72мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA7272R1	DT330RA-0200	72x72мм, релейный выход, питание 80-260В AC; RS-485
DTA7272V1	DT330VA-0200	72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA7272C1	DT330CA-0200	72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA4896R0	DT340RA	48x96мм, релейный выход, питание 80-260В AC
DTA4896V0	DT340VA	48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4896C0	DT340CA	48x96мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4896R1	DT340RA-0200	48x96мм, релейный выход, питание 80-260В AC; RS-485
DTA4896V1	DT340VA-0200	48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4896C1	DT340CA-0200	48x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA9696R0	DT360RA	96x96мм, релейный выход, питание 80-260В AC
DTA9696V0	DT360VA	96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA9696C0	DT360CA	96x96мм, аналоговый выход (4…20мА), питание 80-260В AC

Применение

Области успешного применения:

• Системы отопления и кондиционирования зданий
• Точное поддержание температуры в печах
• Управление зонами нагрева в экструдерах, термопластавтоматах

Статьи о применении термоконтролеров DT3:

• Шкаф регулирования температурой печей, камер полимеризации под ключ
• Система управления камеры полимеризации

Модели и Цены

Оплата в рублях по курсу ЦБ.
Точные цены в рублях можно уточнить у наших менеджеров.
Не является публичной офертой

Модель	Цена (за единицу)
DT320CA  48x48мм, аналоговый выход (4…20мА), питание 80-260В AC	70 $
DT320CA-0200  48x48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485	82 $
DT320CD-0200  48x48мм, аналоговый выход (4…20мА), питание 24В DC; RS-485	82 $
DT320LA  48x48мм, аналоговый выход (0...10В), питание 80-260В AC	70 $
DT320LA-0200  48x48мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485	82 $
DT320LD-0200  48x48мм, аналоговый выход (0...10В), питание 24В DC; RS-485	82 $
DT320RA  48x48мм, релейный выход, питание 80-260В AC	70 $
DT320RA-0200  48x48мм, релейный выход, питание 80-260В AC; RS-485	82 $
DT320RD-0200  48x48мм, релейный выход, питание 24В DC; RS-485	82 $
DT320VA  48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC	70 $
DT320VA-0200  48x48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485	82 $
DT320VD-0200  48x48мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485	82 $
DT330CA  72x72мм, аналоговый выход (4…20мА), питание 80-260В AC	78 $
DT330CA-0200  72x72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485	90 $
DT330LA  72x72мм, аналоговый выход (0...10В), питание 80-260В AC	78 $
DT330LA-0200  72x72мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485	90 $
DT330RA  72x72мм, релейный выход, питание 80-260В AC	78 $
DT330RA-0200  72x72мм, релейный выход, питание 80-260В AC; RS-485	90 $
DT330VA  72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC	78 $
DT330VA-0200  72x72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485	90 $
DT340CA  48x96мм, аналоговый выход (4…20мА), питание 80-260В AC	78 $
DT340CA-0200  48x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485	89 $
DT340CD-0200  48x96мм, релейный выход, питание 24В DC; RS-485	89 $
DT340LA  48x96мм, аналоговый выход (0...10В), питание 80-260В AC	78 $
DT340LA-0200  48x96мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485	89 $
DT340LD-0200  48x96мм, аналоговый выход (0...10В), питание 24В DC; RS-485	89 $
DT340RA  48x96мм, релейный выход, питание 80-260В AC	78 $
DT340RA-0200  48x96мм, релейный выход, питание 80-260В AC; RS-485	89 $
DT340RD-0200  48x96мм, аналоговый выход (4…20мА), питание 24В DC; RS-485	89 $
DT340VA  48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC	78 $
DT340VA-0200  48x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485	89 $
DT340VD-0200  48x96мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485	89 $
DT360CA  96x96мм, аналоговый выход (4…20мА), питание 80-260В AC	85 $
DT360CA-0200  96x96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485	100 $
DT360CD-0200  96x96мм, импульсное напряжение (12В) на выходе, питание 24В DC; RS-485	100 $
DT360LA  96x96мм, аналоговый выход (0...10В), питание 80-260В AC	85 $
DT360LA-0200  96x96мм, аналоговый выход (0...10В), питание 80-260В AC; RS-485	100 $
DT360LD-0200  96x96мм, аналоговый выход (0...10В), питание 24В DC; RS-485	100 $
DT360RA  96x96мм, релейный выход, питание 80-260В AC	85 $
DT360RA-0200  96x96мм, релейный выход, питание 80-260В AC; RS-485	100 $
DT360RD-0200  96x96мм, аналоговый выход (4…20мА), питание 24В DC; RS-485	100 $
DT360VA  96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC	85 $
DT360VA-0200  96x96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485	100 $
DT360VD-0200  96x96мм, релейный выход, питание 24В DC; RS-485	100 $

Документация и софт

Документация и софт:

• DTCOM (ПО для терморегуляторов Delta)
• Каталог "Регуляторы температуры Delta DT, датчики температуры и твердотельные реле Fotek"
• Порядок подбора термоконтроллеров серии DT3 (подбор модулей)
• Руководство по эксплуатации и паспорт на термоконтроллеры DT3
